基于研华IPC-221的智能制造产线边缘控制解决方案
（机器视觉 / 自动化产线 / 工业边缘计算）
一、应用背景：从“自动化”走向“实时智能”
当前制造业正在从“自动化设备”升级为“数据驱动的智能产线”，核心变化有三点：
设备侧：PLC、相机、机器人全面接入
数据侧：检测数据、工艺数据、质量数据实时产生
控制侧：从“执行指令”升级为“边缘决策”
传统架构（PLC + 上位机 + 中央服务器）开始出现明显瓶颈：
数据回传云端延迟高
视觉检测算力不足
多设备协同复杂
因此，越来越多产线开始引入一种角色：边缘工控机（Edge IPC）作为“现场大脑”
二、行业痛点：不是设备不够，而是架构落后
1. 空间受限，设备放不下
产线设备、电控柜空间极其有限
传统工控机尺寸大、布线复杂
2. 小设备性能不够用
很多“紧凑型工控机”存在典型问题：
无法支持多相机视觉检测
HMI + 数据处理同时运行卡顿
无法承担边缘AI推理
3. 扩展能力不足
现场常见需求：
采集卡 / 运动控制卡
多串口设备（PLC / 仪表）
工业协议通讯
但很多设备：
无PCIe
串口数量不足
无法扩展
4. 稳定性与维护成本高
工业环境粉尘、震动、温差大
普通PC稳定性差
一旦宕机 → 整条产线停摆
三、对工控机的核心要求
归纳下来，客户真正要的是：
高性能（支持视觉 + AI）
小体积（可嵌入设备）
强扩展（PCIe / 串口 / IO）
工业级稳定性
易维护、易部署

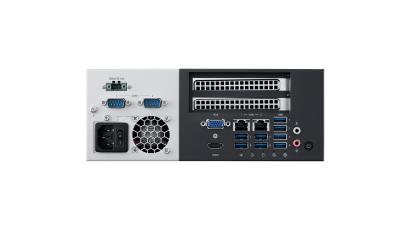

四、解决方案：基于研华IPC-221构建边缘控制节点
以 研华IPC-221 为核心，构建“控制 + 计算 + 连接”一体化架构。
1、系统架构
设备层（PLC / 相机 / 传感器）
↓
IPC-221边缘控制层（核心）
↓
MES / SCADA / 云平台
IPC-221承担：
设备控制（对接PLC/运动控制）
数据采集（传感器/IO/视觉）
本地计算（AI/数据处理）
数据上传（MES/云）
2、核心能力拆解
（1）小体积嵌入式部署
尺寸：240 × 233 × 93 mm
单侧I/O设计
直接解决：
电控柜空间紧张
布线混乱
适用于：设备内部集成 / 侧挂安装
（2）桌面级CPU性能
支持Intel Core i3 / i5 / i7 / Ultra系列
支持65W性能级CPU
实际能力：
多相机视觉检测
运动控制 + HMI并行
边缘AI轻量推理
（3）工业级扩展能力
2个全高PCIe扩展槽
多COM串口
可扩展：
视觉采集卡
运动控制卡
工业通讯卡
（4）边缘AI能力
支持NPU（搭配PCE-2134 / 2034）
可实现：
缺陷检测
预测性维护
数据本地分析
（5）稳定性与工业适应性
工业级结构设计
支持震动环境
适合长期运行
用在：
无人产线
24小时运行设备
五、典型应用场景
1. 机器视觉检测系统
多相机缺陷检测
AOI自动光学检测
IPC-221作为视觉主机
2. 自动化产线控制
运动控制 + 数据采集
PLC通信
3. 新能源电池检测
电芯外观检测
生产数据追溯
4. 智慧工厂边缘节点
数据汇聚
协议转换
边缘计算
六、方案优势
1. 一台设备替代三套系统
IPC-221 = 工控机 + 网关 + 边缘AI节点
降低系统复杂度
2. 部署灵活，改造成本低
可嵌入设备
可壁挂 / 柜内安装
老产线也能升级
3. 运维成本明显下降
单侧I/O → 易维护
模块化 → 快速更换
减少停机时间
4. 面向未来（AI + 数字化）
支持CPU升级
支持AI扩展
避免重复投资
七、客户收益
1. 提升效率
实时处理 + 边缘决策
产线节拍优化
2. 提高良率
视觉检测 + AI分析
缺陷提前识别
3. 降低成本
减少设备数量
降低维护成本
延长系统生命周期
八、服务与落地
在实际项目中，很多问题不是“买设备”能解决的，比如：
IPC-221选型与配置
视觉系统兼容性
工业通讯对接（PLC / MES）
边缘计算架构设计
如果涉及以上技术问题或完整解决方案落地，
可联系苏州联控信息科技有限公司，提供从选型、测试到部署的一体化支持。
