汽车零部件视觉检测与自动装配产线解决方案

——基于研华工业一体机平台的整线控制方案

http:/www.lionconit.com   苏州联控信息科技有限公司原创    转载请备注来源

在汽车零部件制造行业，越来越多的客户开始将“人工检测 + 半自动工装”逐步升级为“机器视觉 + 自动化联动”模式。

尤其在：

• 新能源汽车零部件

• 电驱系统

• 连接器

• 线束

• 结构件

• 精密注塑件

• 金属冲压件

等场景中，客户对产品一致性、追溯管理、节拍稳定性提出了更高要求。

传统PLC+触摸屏的方式，已经很难满足复杂视觉检测、多工位联动、数据记录以及MES交互等需求。

因此，越来越多的项目开始采用：

“工业一体机 + PLC + 机器视觉 + 运动控制”

的整线方案。

一、项目应用场景

本方案主要应用于汽车零部件自动化检测及装配产线。

典型工艺包括：

• 产品上料

• 条码绑定

• 定位校正

• 视觉检测

• 自动装配

• 扭力确认

• OK/NG分拣

• 数据上传

• MES追溯

设备需要长时间连续运行，并保证：

• 检测稳定性

• 通讯稳定性

• 运动控制同步性

• 数据完整性

对于工控平台的稳定性要求较高。

二、行业现场常见问题

很多汽车零部件项目，在前期样机阶段运行正常，但到了客户现场批量生产后，经常会出现以下问题：

1、普通电脑长期运行稳定性不足

部分项目早期使用商用电脑代替工控机，现场容易出现：

• USB设备掉线

• 相机断连

• 系统死机

• SSD异常

• 风扇积灰导致高温

尤其是视觉项目，连续运行几个月后问题会明显增多。

2、多设备通讯容易出现异常

汽车行业设备通常需要同时连接：

• PLC

• 工业相机

• 扫码枪

• IO模块

• MES系统

• 伺服系统

如果工控平台USB数量不足、网口不足或PCI扩展能力不足，后期很容易出现兼容性问题。

3、现场环境复杂

汽车零部件车间通常存在：

• 金属粉尘

• 油污

• 电磁干扰

• 高低温变化

• 长时间连续运行

普通办公设备难以适应。

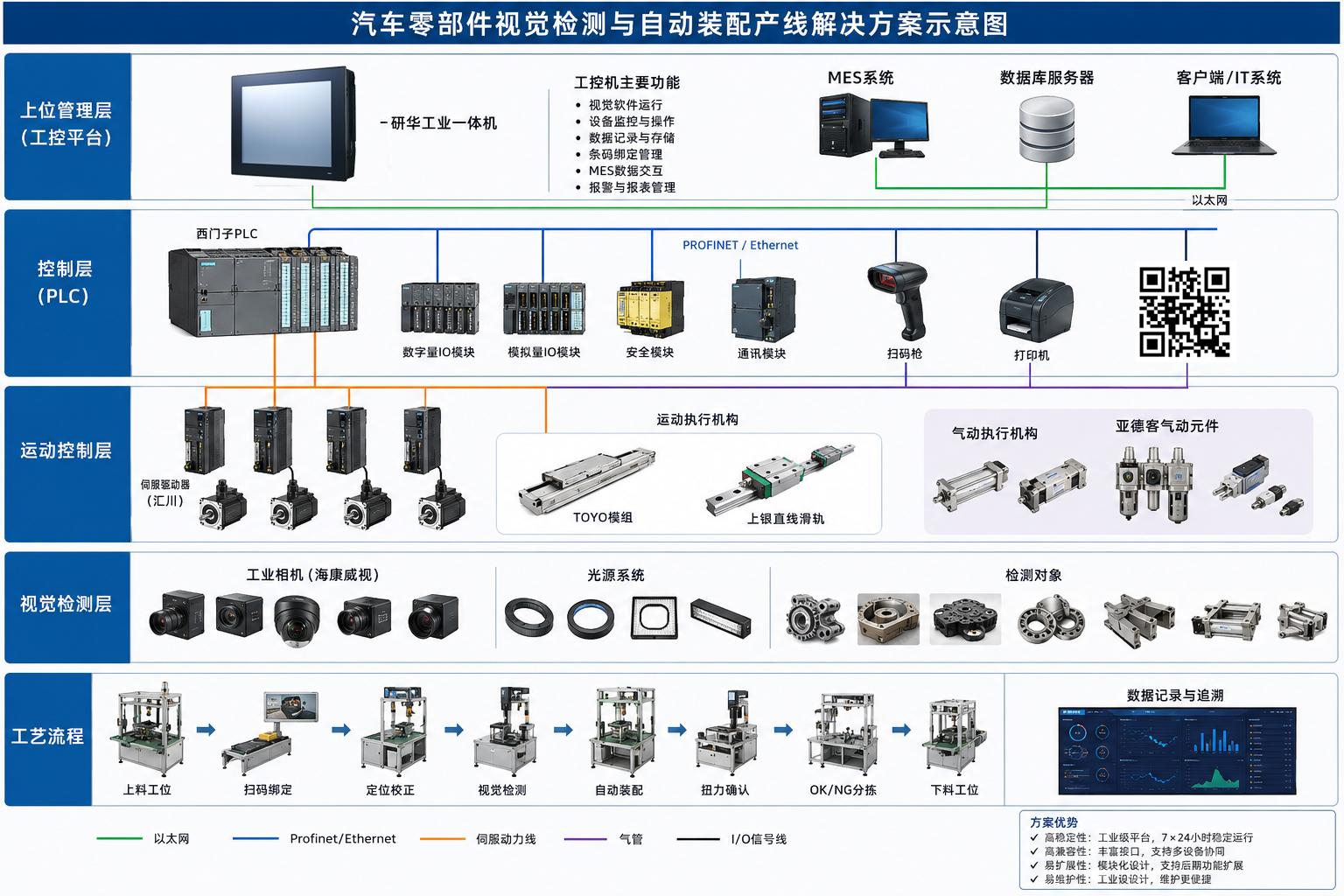

三、系统整体架构

本方案采用：

“工业一体机 + 西门子PLC + 海康视觉系统”

作为核心控制架构。

系统组成如下：

上位管理层

采用研华工业一体机PPC-6121作为整机核心平台：

• 运行视觉软件

• 设备状态监控

• 数据记录

• 条码绑定

• MES通讯

• 工艺参数管理

• 报警记录

控制执行层

采用西门子PLC负责：

• IO控制

• 气缸动作

• 安全联锁

• 工位节拍控制

• 设备逻辑执行

运动控制层

采用汇川伺服系统：

• 精密定位

• 多轴联动

• 模组运动控制

搭配：

• TOYO模组

• 上银直线滑轨

保证重复定位精度及设备稳定性。

视觉检测层

采用海康工业相机：

• 产品定位

• OCR识别

• 尺寸检测

• 外观缺陷检测

• 条码读取

四、工控机平台选型方案

在整套系统中，工业一体机不仅仅是“显示器”。

它实际上承担的是：

整条产线的数据中心和控制中枢。

因此，本项目对工控机平台提出了较高要求。

五、为什么采用研华工业一体机

汽车行业项目更看重：

• 稳定性

• 长周期供货

• 接口兼容性

• 工业环境适应能力

• 后期维护便利性

研华平台在汽车制造行业应用较多，长期稳定性相对成熟。

尤其在：

• 视觉检测

• MES系统

• 自动化产线

• 电池PACK设备

等项目中，现场应用经验较丰富。

六、本项目工控机配置建议

建议采用：

15~21寸工业一体机平台

配置建议如下：

可选型号：PPC-6121-R8IA、PPC-6151C/PPC-MB-610、PPC-6171C-RTAE/PPC-MB-620等。

七、工控机在本项目中的主要作用

1、视觉软件运行平台

海康视觉检测软件对CPU及内存占用较高。

尤其在：

• 多相机

• 高分辨率检测

• OCR识别

• 多线程处理

场景下，对工控机性能要求明显高于普通HMI。

工业一体机负责：

• 图像采集

• 数据缓存

• 检测结果分析

• 结果输出

2、MES数据交互中心

设备需要与MES系统进行实时通讯：

包括：

• SN绑定

• 工单下载

• 生产记录上传

• 良率统计

• 报警记录

工业一体机作为数据交互平台，可以统一管理整线数据。

3、多设备通讯中心

现场通常同时连接：

• PLC

• 工业相机

• 扫码枪

• 打印机

• IO模块

• 伺服系统

工业平台需要具备较好的：

• USB稳定性

• 网口稳定性

• 串口兼容性

否则容易出现随机掉线问题。

八、为什么不建议使用普通商用电脑

很多项目初期为了控制成本，会尝试使用普通办公电脑。

但在汽车行业现场，通常会出现以下问题：

1、散热能力不足

设备长时间24小时运行后：

• CPU降频

• 蓝屏

• 自动重启

问题较常见。

2、抗干扰能力不足

汽车工厂内部：

• 变频器

• 伺服

• 大功率设备

较多。

普通主板容易受到电磁干扰。

3、接口稳定性差

视觉项目最怕：

• USB相机掉线

• 扫码枪断开

• 网口异常

工业平台在接口供电及稳定性方面会更可靠。

九、方案优势

1、整线稳定性更高

工业平台支持长期连续运行，更适合汽车行业生产节拍要求。

2、后期维护方便

工业一体机通常采用模块化结构：

• SSD

• 内存

• 主板

维护更方便。

3、扩展能力更强

后续增加：

• 相机

• IO

• 数据采集卡

• GPU

也更容易扩展。

4、更适合长期项目

汽车行业项目生命周期通常较长。

工业平台供货周期更稳定，后期设备复制也更方便。

十、总结

在汽车零部件自动化项目中，真正决定设备稳定性的，往往不是PLC，而是整套工业计算平台。

尤其在：

• 机器视觉

• 数据追溯

• 多设备通讯

• MES交互

越来越复杂的情况下，工业一体机已经不仅仅是“上位机”。

它更像是：

整条自动化产线的大脑。

对于汽车行业这种长期、高强度运行场景，稳定可靠的工业平台，比单纯堆配置更重要。
