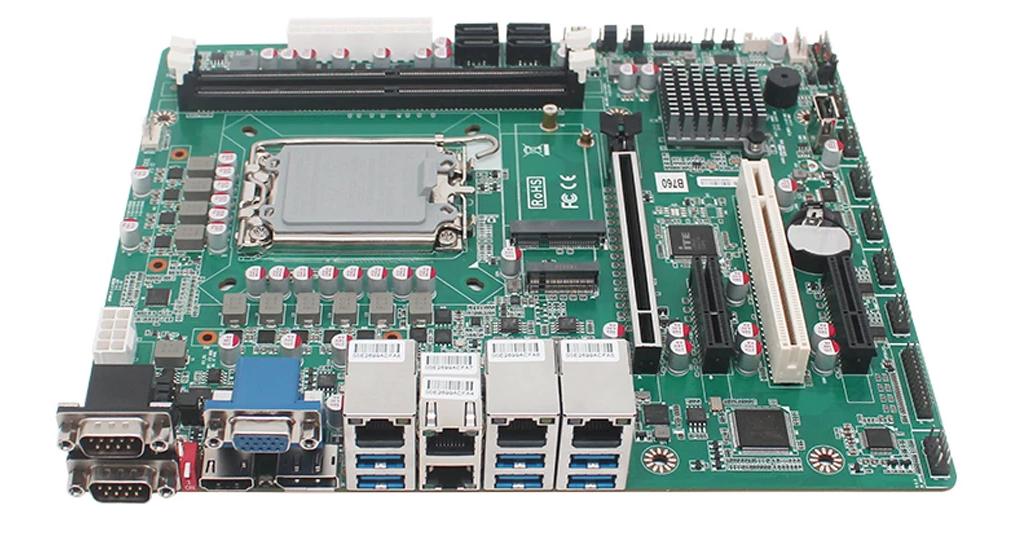

联控 Lionconit MATX主板
EMBB-B7601
l 工业级主板，性能可靠
l 支持Intel® 12/13/14th Core/Pentium/Celeron Desktop处理器
l 采用Intel® B560平台
l 多达6个通信串口，2-5个千兆网口
l DP、HDMI和VGA接口
概 述
EMBB-B7601是基于Intel® 12/13/14th Core/Pentium/Celeron Desktop平台开发的高性能、高可靠性接口资源丰富的工业级高端主板。该产品采用Intel® B760 芯片组的解决方案，支持DDR4内存,最大支持64G；2-5个千兆Intel网卡，多个PCI-E接口，可应用在AI计算，机器视觉，高端制造、电子警察、医疗设备等领域。
系统配置 | 处理器： | Intel® 12/13/14th Core/Pentium/Celeron Desktop |
芯片组： | Intel®B760 | |
内存： | 2 条DDR4 to 3200MHz插槽,最大支持64GB内存 | |
显示 | VGA： | 1个VGA，最大分辨率可以支持1920*1200@60Hz |
HDMI： | 1个HDMI接口，最大分辨率可以支持3840*2160@60Hz | |
DP： | 1个DP接口，最大分辨率可以支持3840*2160@60Hz | |
存储 | 硬盘： | 4个SATA3.0 |
MSATA： | 1个（与SATA1接口二选一） | |
M.2： | 1个 | |

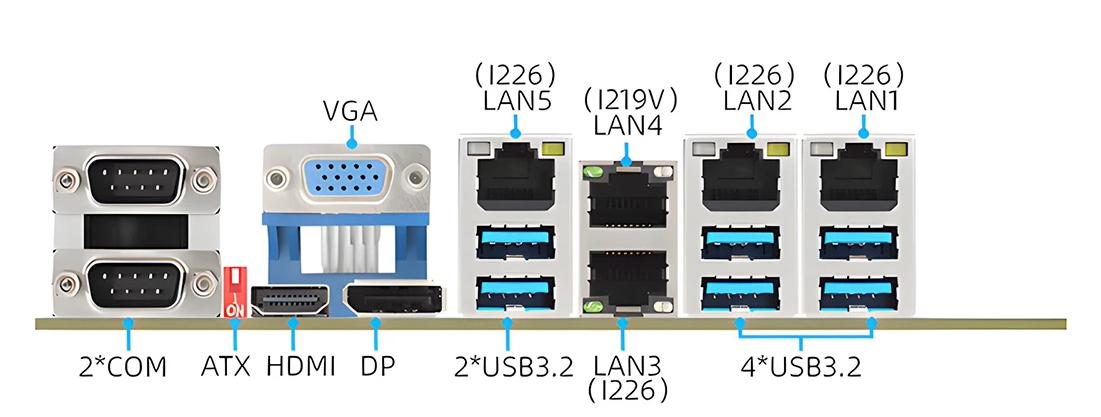

I/O接口 | 网口： | 2个10/100/1000Mbps RJ45网口，1 个Intel® i226V和1个Intel® i219V芯片，可选5个千兆网口版本。 |
串口： | 6个串口(COM1/2支持RS232/485) | |
PCI： | 1x PCIe X16 2x PCIe X4 1x PCI | |
USB： | 6个USB3.2，5个USB2.0 | |
音频： | 1*F_AUDIO 2*5Pin (ALC897) | |
看门狗： | 255 级定时器溢出时，引起复位 | |
工作环境： | 0℃～60℃ 10%～ 95% 40℃（非凝结状态） | |
储存环境： | -20℃～70℃ ； 10%～ 95% 40℃（非凝结状态） | |
尺寸： | 245mm*210mm | |
选型 | 配置 |
EMBB-B7601-2L | 2个网口 |
EMBB-B7601-5L | 5个网口 |
