机架式工控机RMC-610在新能源汽车高压线束智能生产线中的应用
新能源汽车线束生产不再是传统的“剥线+压接”那么简单。随着 800V 高压平台的普及，线束生产面临三大技术痛点：
高频视觉检测： 插接器颜色、端子压接形变、针脚位置必须进行毫秒级的影像比对。
多设备协议集成： 一条工位要同时控制激光剥线机、超声波焊接机、拉力传感器、喷码机。
数据追溯： 每一个端子的压接波形图、每一个工位的操作视频，都必须与 VIN 码绑定并存储 15 年以上。
在这个案例中，我们放弃了嵌入式设备（后面会分析），转而采用 4U 机架式工控机 挂载在每一组工序的电控柜中。原因只有一个：极致的算力和插卡扩展能力。
核心硬件选型逻辑

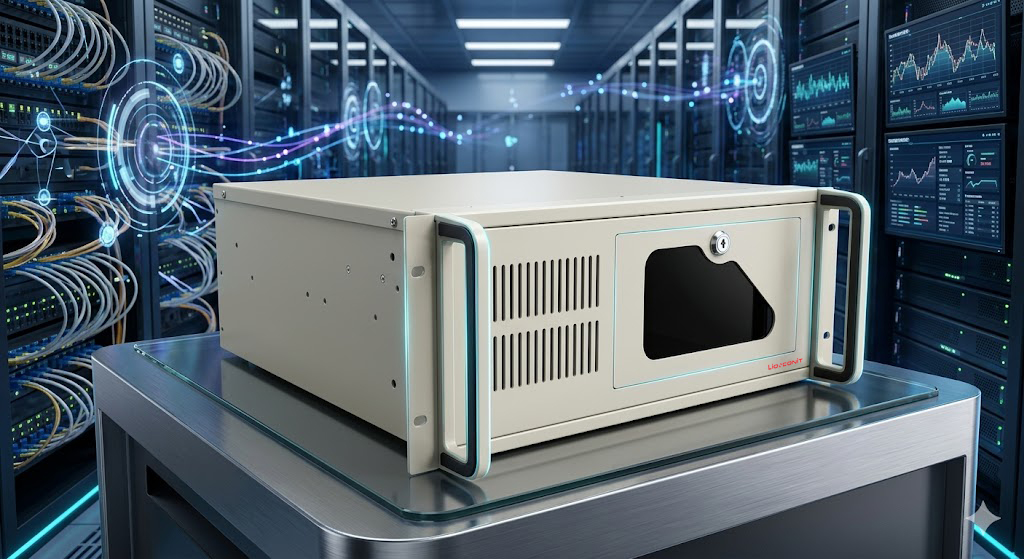

处理中心： 选用lionconit的RMC-610机箱，搭配EMBB-11201主板， Intel ® Core ™ i7-12700处理器。12 核 20 线程，足以同时应付 4 路 500 万像素工业相机的图像算法处理，同时运行 MES 客户端。
扩展布局（核心优势）：
PCIe x16： 插载独立显卡（ NVIDIA系列），用于深度学习算法处理线束复杂的编织层缺陷识别。
PCIe x4： 搭载 4 通道独立千兆网口卡，物理隔离相机网络、现场总线网络和厂区办公网。
PCI： 保留老旧但极其稳定的高精度模拟量采集卡，用于监控超声波焊接时的压力曲线。
存储冗余： 2x 1TB 工业级 SSD 组建 RAID 1。即便生产过程中某一块硬盘突发物理故障，系统依然不停机，确保生产数据的连续性。
在视觉工位，机架式工控机连接了 3 路全局快门相机。
动作： 当工装夹具到位，工控机通过 GPIO 信号触发抓拍。
处理： 算法在 200ms 内完成端子压接高度（Crimp Height）的测量。
结果： 合格则下发 PLC 动作信号，不合格则控制气缸剔除，并将不合格照片瞬间上传至云端服务器进行标记。
线束车间设备庞杂。工控机通过内置的多串口卡接 Modbus 总线获取拉力计数据；通过网口走 EtherCAT 协议与欧姆龙/西门子 PLC 通信。
超声波焊接机在动作瞬间会产生剧烈的电磁脉冲。
对策： 我们选用了lionconit的RMC-610机箱，采用 1.2mm 加厚冷轧钢板机箱，并对信号线进行了磁环屏蔽处理。工控机电源选配了具有 4KV 浪涌保护的工业级电源，确保机器在电弧闪烁时依然稳如泰山。
在这个案例中，为什么没用嵌入式？
原因 A：散热。 高频视觉算法让 CPU 长期处于高负荷状态，嵌入式无风扇设计会导致积热，最终降频导致漏检。4U 机架式的大尺寸滚珠风扇正压散热是长期稳定性的可靠保障。
原因 B：可维护性。 生产线上的一秒钟都是金钱。机架式工控机的配件（内存、电源、采集卡）都是标准化的。一旦出问题，维修工程师可以在 5 分钟内完成模块化更换。
通过部署这套基于机架式工控机的控制方案，该线束厂实现了以下提升：
一次性通过率（FPY）提升了 12%。
数据追溯查询时间从小时级缩短到了秒级。
设备停机率（Downtime）下降了 30%。
总结： 在新能源汽车线束这个细分领域，机架式工控机扮演的是“全能指挥官”。它不仅要能算（视觉算法），还要能接（多插卡），更要能扛（防尘防干扰）。
