应用案例：基于 研华 ARK-3534B 的机器视觉检测整体解决方案

苏州联控信息科技有限公司原创    转载请注明来源 http:/www.lionconit.com

关键词：机器视觉、机器视觉检测、视觉检测工控机、嵌入式工控机、研华ARK-3534B、ARK-3534B工控机、i9-14900工控机、Quadro P2200、GPU视觉工控机、AI视觉检测、工业相机、AOI检测、外观检测、尺寸检测、缺陷检测、视觉定位、机器视觉工控机选型

一、机器视觉检测，为什么越来越需要高性能工控机？

在自动化生产线上，工业相机负责采集图像，镜头和光源负责把产品“拍清楚”，视觉软件负责分析图像。

但真正承担大量计算工作的，是视觉工控机。

尤其是现在的机器视觉检测，已经从简单的“有没有、对不对”逐渐发展到：

• 产品外观缺陷检测；

• 尺寸和轮廓测量；

• OCR字符识别；

• 条码识别；

• 工件定位；

• 多相机图像采集；

• AI深度学习缺陷检测；

• 视觉引导机器人抓取；

• 检测数据上传MES。

一台视觉设备可能同时连接多台工业相机，并在几百毫秒甚至更短的时间内完成：

图像采集 → 图像预处理 → 特征提取 → AI推理/视觉算法 → 检测判断 → 数据记录 → PLC通信

因此，视觉检测设备对工业计算机的要求已经明显高于普通自动化控制电脑。

这也是为什么在一些中高端机器视觉项目中，客户最终选择的不是低功耗嵌入式主机，而是类似研华 ARK-3534B + Intel Core i9-14900 + 64GB DDR5 + NVIDIA Quadro P2200这样的高性能嵌入式视觉计算平台。

二、机器视觉项目最容易遇到的几个问题

1. 相机越来越多，图像数据越来越大

假设一台检测设备配置4台工业相机。

每台相机持续输出高分辨率图像，视觉工控机不仅要完成图像接收，还要进行缓存、处理和分析。

如果同时进行多个视觉任务，CPU和内存的负载都会明显增加。

这时候，工控机如果只是“能够运行视觉软件”，并不意味着它能够满足实际生产节拍。

2. AI视觉检测对计算资源提出了更高要求

传统机器视觉主要依赖：

• 模板匹配；

• Blob分析；

• 边缘检测；

• OCR；

• 几何测量。

而AI视觉检测则可能涉及：

• 图像分类；

• 目标检测；

• 缺陷检测；

• 目标分割；

• 深度学习推理。

这类应用通常需要更强的计算资源。

因此，视觉工控机不仅需要高性能CPU，还可以通过独立GPU进一步承担适合GPU加速的视觉算法或AI推理任务。

3. 视觉系统同时承担“计算+存储”

很多视觉设备并不是检测完就把图片丢掉。

为了方便：

• 产品追溯；

• 缺陷分析；

• 客户投诉复盘；

• 工艺优化；

• AI模型训练数据积累；

部分项目需要保存大量原始图片和检测结果。

因此，视觉工控机的存储不能只考虑“系统能装下Windows和视觉软件”。

系统盘和数据盘分开，往往更加合理。

这也是为什么本方案采用：

1TB SSD + 4TB机械硬盘

而不是只配置一块硬盘。

三、针对这类机器视觉设备，工控机应该怎么选？

结合中高负载机器视觉检测项目，本方案重点考虑以下几个方面：

因此，这不是简单地“选一台配置高的电脑”，而是围绕机器视觉的实际工作流程进行配置。

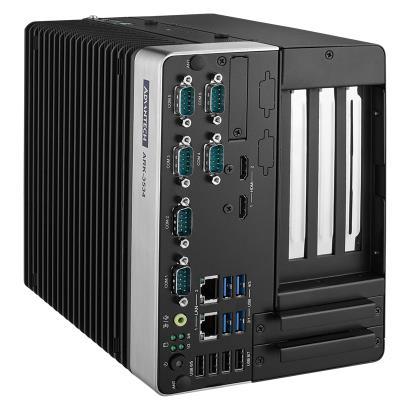

四、解决方案：研华 ARK-3534B + i9-14900 + Quadro P2200

本方案采用：

研华 ARK-3534B嵌入式工控机

搭配：

• CPU：Intel Core i9-14900

• 内存：64GB      DDR5

• 系统盘：1TB SSD

• 数据盘：4TB机械硬盘

• GPU：NVIDIA Quadro P2200

构建一套面向中高负载机器视觉检测的CPU+GPU异构视觉计算平台。

系统架构可以理解为：

工业相机

↓

ARK-3534B

↓

i9-14900 CPU + 64GB DDR5

↓

视觉算法 / 图像处理 / AI推理

↓

NVIDIA Quadro P2200 GPU

↓

检测结果

↓

PLC / 机器人 / 执行机构

↓

1TB SSD保存系统与软件

4TB HDD保存图像与检测数据

五、为什么这套方案采用 i9-14900？

ARK-3534B支持Intel第12/13/14代Core i3/i5/i7/i9 LGA1700处理器。

本方案直接选择：

Intel Core i9-14900

原因并不是单纯追求“CPU型号越高越好”，而是考虑到机器视觉设备往往需要同时运行多个程序。

例如：

视觉软件 + 相机SDK + 图像处理 + PLC通信 + 数据库 + HMI + MES客户端

可能同时运行。

i9-14900为整个视觉计算平台提供较强的CPU处理能力，使系统在多任务运行时拥有更大的性能余量。

对于单纯的简单定位、测量项目，其实没有必要上到i9。

但对于：

多相机 + 高分辨率图像 + 复杂视觉算法 + AI检测 + 数据记录

这样的项目，高性能CPU的价值就比较明显。

六、为什么内存直接配置64GB DDR5？

本方案没有采用常见的16GB，而是配置：

64GB DDR5

ARK-3534B支持双通道DDR5 SO-DIMM，最大64GB。

视觉系统运行过程中，内存不仅用于Windows和视觉软件本身，还要承担：

• 图像缓存；

• 多相机数据；

• 算法运行；

• AI模型；

• 数据库；

• 检测结果；

• 多任务程序。

特别是高分辨率图像处理过程中，单张图片本身可能并不大，但同时缓存多张图片、多个相机的数据后，内存占用会快速增加。

所以对于这类中高负载机器视觉设备：

64GB并不是为了“参数好看”，而是为了给视觉算法、多相机数据处理和多任务运行留出余量。

七、为什么还要配置 NVIDIA Quadro P2200？

本方案配置：

NVIDIA Quadro P2200

这样，整机就形成：

Intel Core i9-14900 CPU + NVIDIA Quadro P2200 GPU

的CPU+GPU协同计算架构。

CPU和GPU各干什么？

可以简单理解：

CPU负责：

• 操作系统；

• 视觉软件主程序；

• 图像预处理；

• 逻辑判断；

• PLC通信；

• MES通信；

• 数据库；

• 任务调度。

GPU负责：

在软件和算法支持的前提下，承担适合GPU并行计算的任务，例如：

• GPU加速图像处理；

• 深度学习模型推理；

• AI视觉检测；

• 大量并行计算。

因此，并不是“装了Quadro P2200，所有视觉算法都会自动变快”。

是否能够发挥GPU加速能力，还取决于视觉软件、算法框架以及具体模型是否支持GPU。

这一点在视觉项目选型时非常重要。

八、1TB SSD + 4TB机械硬盘，为什么要这样搭配？

这套存储方案也不是随便组合的。

1TB SSD

主要用于：

• Windows系统；

• 视觉软件；

• 相机SDK；

• AI模型；

• 应用程序；

• 常用配置文件。

SSD的优势是系统和软件启动、文件读取速度较快。

4TB机械硬盘

则可以作为视觉数据存储空间，用于保存：

• 产品检测图片；

• NG缺陷图片；

• 检测日志；

• 生产数据；

• 追溯数据。

这样可以形成：

SSD负责“跑程序”，HDD负责“存数据”。

对于需要保存大量检测图片的视觉设备，这种架构比较实用。

当然，如果项目要求大量图片高速连续写入，还需要进一步根据相机数量、图片大小、保存频率以及连续写入带宽评估存储方案，不能简单认为4TB机械硬盘一定满足所有高速视觉数据存储需求。

九、双网口 + 多种工业接口，让视觉工控机真正接入自动化系统

机器视觉不是一个独立的软件系统。

ARK-3534B提供双千兆/2.5GbE网络接口，同时提供丰富的USB、COM、CANBus等接口。

因此可以根据设备网络架构进行设计。

例如：

LAN1 → 工业相机/视觉设备网络

LAN2 → PLC/MES/工厂网络

当然，实际项目中如果工业相机数量较多，仍然可以通过工业交换机进行网络扩展。

此外，串口可以用于连接：

• PLC；

• 传感器；

• 仪器；

• 条码设备；

• 其他串口设备。

CANBus则可以根据具体设备协议和系统架构用于连接相应CAN设备。

十、三屏显示，适合复杂视觉检测设备

对于大型视觉检测设备，操作员往往需要同时观察多个界面。

例如：

屏幕1：实时相机画面

屏幕2：检测结果及NG图片

屏幕3：设备运行状态 / MES数据 / 参数界面

ARK-3534B支持三重独立显示架构，可以根据具体配置实现多屏显示。

这对于视觉检测工作站、自动化检测设备以及需要同时显示多个软件界面的应用比较方便。

十一、9~36V宽压输入，方便接入工业设备电源系统

ARK-3534B支持：

9~36V DC宽压输入

并支持AT/ATX电源类型，同时可选230W AC/DC电源适配器。

对于自动化设备而言，可以根据现场电源系统进行配置。

例如设备本身采用24V DC供电，就可以围绕24V工业电源进行整体设计。

需要注意的是：

宽压输入解决的是设备输入电压范围问题，并不能替代工业现场的电源保护和稳压设计。

如果现场存在明显的浪涌、瞬态干扰或者电源质量问题，仍然需要配置相应的电源保护措施。

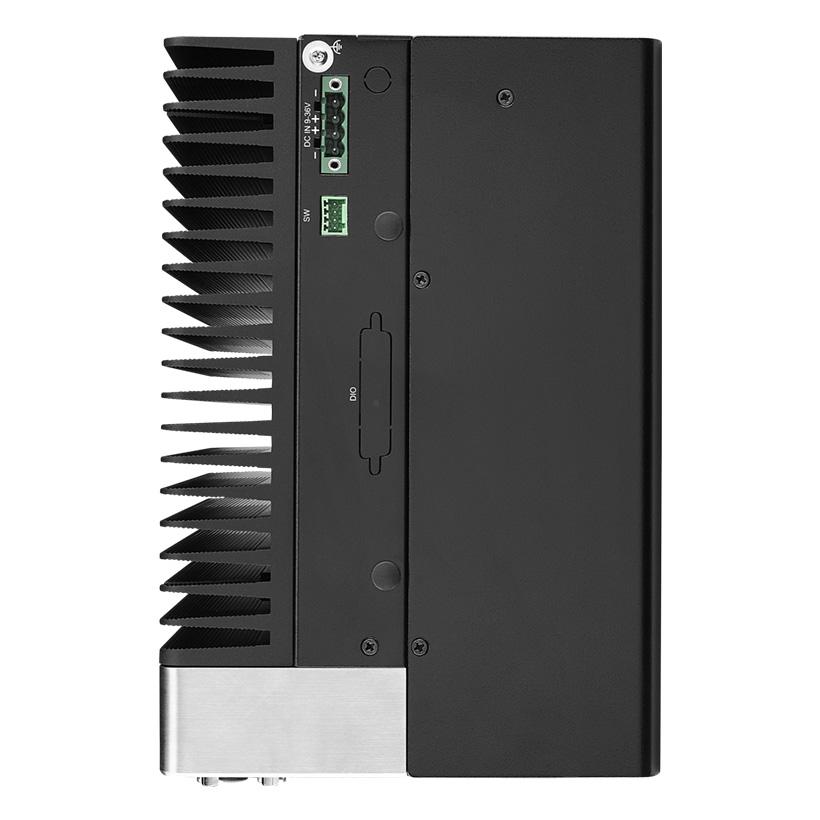

十二、无风扇铝制机身，更适合嵌入自动化设备

ARK-3534B采用铝制机身和无风扇设计。

本方案又配置了：

i9-14900 + Quadro P2200

因此实际项目中必须重点关注整机散热设计。

这一点不能简单理解为“无风扇=不用考虑散热”。

恰恰相反：

高性能CPU+独立GPU的视觉工控机，对设备内部空间、环境温度、安装方向和整机散热条件都有更高要求。

所以在实际项目中，苏州联控会根据CPU、GPU、扩展卡、存储和安装环境综合评估整机方案，而不是只看CPU和显卡型号。

ARK-3534B机身尺寸约：

156 × 204 × 230mm

重量约：

5.705kg

比较适合安装在自动化设备、视觉检测工作站及控制柜附近。

十三、典型应用：汽车零部件外观+尺寸+缺陷检测

以汽车零部件视觉检测为例。

一台自动化检测设备可以配置多台工业相机，从不同角度同时采集产品图像。

产品进入检测工位后：

第一步：触发拍照

传感器检测到产品到位。

PLC向视觉系统发送触发信号。

第二步：工业相机采集

多个工业相机同时或按照系统设定顺序采集产品图像。

第三步：ARK-3534B处理图像

i9-14900负责执行视觉软件、图像预处理、任务调度等计算。

第四步：GPU进行AI推理

如果检测算法采用支持GPU加速的深度学习框架，则可以利用Quadro P2200承担相应GPU计算任务。

例如：

• 表面缺陷；

• 划痕；

• 毛刺；

• 缺口；

• 异物；

• 装配异常。

第五步：输出检测结果

系统输出：

OK / NG

以及对应的缺陷类型、位置或尺寸信息。

第六步：PLC执行动作

PLC根据视觉检测结果控制：

• 分拣机构；

• 机械手；

• 输送线；

• 气缸。

完成后续动作。

第七步：保存检测数据

检测图片和日志可以根据项目要求保存到4TB机械硬盘。

系统及视觉软件则运行在1TB SSD上。

这样，一套完整的机器视觉检测流程就形成了。

十四、这套机器视觉方案的优势

优势1：CPU+GPU协同计算

不是单纯依赖CPU。

i9-14900 + Quadro P2200

为支持GPU加速的视觉算法提供了硬件基础。

优势2：64GB DDR5提供较大的内存空间

对于多相机、高分辨率图像以及多软件同时运行的场景，可以提供更大的内存配置余量。

优势3：PCIe扩展能力强

ARK-3534B提供：

PCIe x16 + PCIe x4

除了本方案的独立显卡，还可以根据具体项目需求考虑图像采集卡、其他PCIe扩展设备。

但具体扩展卡需要结合卡的尺寸、功耗、接口和ARK-3534B实际配置确认。

优势4：SSD+HDD分工明确

1TB SSD：运行系统和软件

4TB HDD：保存图片和数据

更符合视觉检测设备的实际使用逻辑。

优势5：工业接口丰富

双网口、USB、COM、CANBus等接口，让ARK-3534B不仅能够完成视觉计算，还能够进一步融入自动化控制系统。

十五、这套方案能给客户带来什么？

对于客户来说，最终价值并不是“买了一台i9工控机”。

真正的价值在于：

① 为复杂视觉算法提供计算基础

i9-14900提供CPU计算能力，Quadro P2200为支持GPU加速的视觉算法提供GPU计算资源。

② 为多任务视觉系统留下配置余量

64GB DDR5可以同时支撑视觉软件、图像处理、通信程序和数据处理等任务。

③ 提升视觉系统的数据留存能力

1TB SSD+4TB HDD，让系统运行和检测数据存储分工更加明确。

对于需要缺陷图片追溯的项目尤其有意义。

④ 降低后期升级带来的改造成本

ARK-3534B具备PCIe x16和PCIe x4扩展能力。

如果后期视觉系统增加采集卡、扩展设备或其他PCIe设备，可以根据实际情况进行扩展，而不是完全更换主机平台。

十六、苏州联控为什么建议“先做视觉需求，再定工控机配置”？

机器视觉工控机选型最忌讳的一件事，就是：

客户只告诉供应商“我要一台i7工控机”，供应商就直接报价。

实际上，同样是机器视觉：

单相机定位

和

8相机+AI缺陷检测+图像保存+MES

对工控机的要求完全不同。

苏州联控信息科技有限公司在为客户进行研华工控机选型时，更关注的是整个视觉系统。

通常需要先确认：

1. 工业相机数量；

2. 相机接口；

3. 相机分辨率；

4. 帧率；

5. 每秒检测数量；

6. VisionPro、HALCON还是其他视觉软件；

7. 是否采用AI视觉；

8. AI模型类型；

9. 是否需要GPU；

10. 是否需要图像采集卡；

11. PLC通信方式；

12. MES通信方式；

13. 图片保存周期；

14. 设备安装空间；

15. 现场供电方式。

确认这些信息以后，再确定CPU、内存、GPU、存储和扩展卡。

这才是机器视觉工控机真正合理的选型方式。

十七、本项目推荐配置

十八、结语：一台真正的视觉工控机，不只是“电脑性能高”

机器视觉系统看起来只是：

相机拍照 → 软件判断 → 输出OK/NG。

但真正落地到工业现场以后，背后实际上涉及：

相机采集、图像处理、AI推理、PLC通信、数据存储、设备控制和生产追溯。

因此，视觉工控机的选择不能只看一个CPU型号。

本方案采用的：

研华 ARK-3534B + Intel Core i9-14900 + 64GB DDR5 + 1TB SSD + 4TB HDD + NVIDIA Quadro P2200

本质上是一套面向中高负载机器视觉应用的CPU+GPU视觉计算平台。

而苏州联控信息科技有限公司所做的，也不仅仅是提供一台研华工控机，而是根据客户的相机、视觉软件、算法、检测节拍、GPU需求、PLC通信、数据存储以及设备安装环境，帮助客户把工控机配置真正落到机器视觉项目上。

机器视觉要看得准，更要算得快、存得下、连得上。工控机选型，应该从整个视觉系统出发。
