手机屏幕自动组装机解决方案
（基于 MIC-7700 工业计算平台）
一、应用背景：手机屏幕制造进入“微米级竞争时代”
在手机产业链中，屏幕模组（LCD/OLED）组装是精密制造的核心环节，涵盖：
TP贴合（触摸屏）
OCA光学胶贴合
FPC绑定
点胶+压合+除泡
AOI视觉检测
随着高端手机（如OLED全面屏、曲面屏）普及，行业正从“自动化”走向“精密智能制造”：
精度要求：±10μm甚至更高
良率要求：≥99.5%
节拍要求：3~6秒/片
这类设备已经不只是机械问题，本质是 “视觉+运动+数据协同控制系统”。
二、行业痛点：设备难做，不是因为机械，而是系统
1. 多设备协同困难
贴合机、点胶机、AOI、机械手需要同步
通讯接口复杂（PLC + 视觉 + 运动控制）
传统IPC接口不够用或不稳定
2. 视觉检测压力大
高分辨率工业相机（2000万像素+）
实时定位+缺陷检测
CPU/GPU算力与数据吞吐成为瓶颈
3. 工业现场环境恶劣
震动、连续运行
7×24小时无停机要求
普通电脑稳定性不够
4. 系统扩展频繁
客户定制需求多（接口/IO/模块）
后期升级困难
架构不够灵活
三、对工控机的核心需求
手机屏幕自动组装设备，对工控机不是“能用就行”，而是必须满足：
✔ 高算力（视觉+控制双负载）
支持 Intel Core i5/i7 级别CPU
多线程处理视觉+控制任务
✔ 丰富工业接口
多串口（RS232/485）
多USB（相机/IO卡）
双网口（设备+MES）
✔ 强扩展能力
支持 mSATA / mini PCIe / GPIO扩展
可接视觉卡、运动控制卡
✔ 工业级稳定性
无风扇设计
宽温运行
抗震抗干扰
✔ 宽电压输入
适应自动化设备电源波动
四、解决方案：基于 MIC-7700 的整机控制架构
1. 系统总体架构
工业相机 → MIC-7700 → 运动控制卡 → 伺服系统
↓
PLC
↓
机械执行单元
↓
MES系统

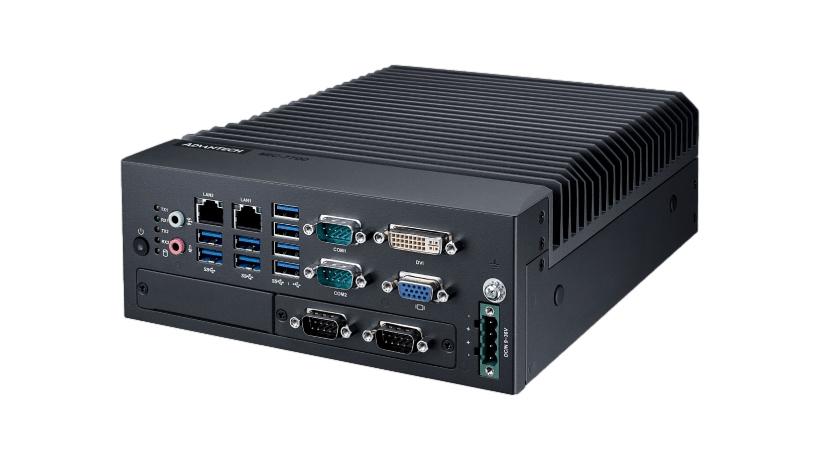

2. 核心硬件平台
工控核心：MIC-7700
这台机器的特点其实非常适合“手机屏自动组装机”：
支持 Intel 6/7代 Core i CPU（LGA1151）
最大支持 32GB DDR4内存
提供 2×千兆网口 + 8×USB3.0
多串口：RS232/422/485组合
支持 mSATA / CFast / 2.5"硬盘
宽压输入：9~36V DC
无风扇 + 宽温运行（-10~50℃）
一句话总结：接口够多 + 稳定性够强 + 扩展能力够狠
3. 功能模块划分
（1）视觉检测模块
USB3.0接入工业相机（8口优势明显）
CPU处理定位/缺陷识别
MIC-7700的多USB + 高带宽是关键
（2）运动控制模块
通过PCIe / mini-PCIe扩展运动控制卡
实现贴合精密轨迹控制
（3）设备通讯模块
双网口：
LAN1 → 设备内部网络
LAN2 → MES系统
（4）IO与传感控制
GPIO模块接入传感器/气缸/报警系统
（5）数据采集与远程运维
搭配 SUSIAccess远程管理平台
实现设备远程诊断、OTA升级
五、方案优势
优势1：一台工控机搞定整机控制
传统方案：
IPC + PLC + 控制器分散
本方案：
MIC-7700 集中控制，减少设备复杂度
优势2：视觉+控制融合，效率更高
高速USB3.0支持多相机
CPU可直接处理视觉算法
减少延迟，提高贴合精度
优势3：7×24小时稳定运行
无风扇设计
工业级抗干扰
适合产线长期运行
优势4：极强扩展能力
mini PCIe / i-Module扩展
支持客户定制升级
做设备不会被架构“锁死”
优势5：适配复杂工业现场
宽电压（9~36V）
宽温环境
适合贴合车间环境
六、客户收益
落地之后，客户实际得到的是：
✔ 良率提升
精准视觉+稳定控制
良率可提升 1~3%
✔ 节拍提升
多线程处理 + 高速通讯
单机效率提升 10~20%
✔ 故障率降低
工业级设计
维护成本下降
✔ 可扩展性增强
新型号屏幕适配更快
缩短设备迭代周期
✔ 数据化升级
接入MES系统
实现数字化工厂
七、适用场景
本方案适用于：
手机屏幕自动组装机
OCA贴合设备
TP贴合机
LCD/OLED模组生产线
AOI视觉检测设备
精密自动化装配设备
八、总结
如果你在做手机屏自动组装设备，真正难的不是机械结构，而是：
控制系统稳定性 + 视觉处理能力 + 扩展能力
基于 Advantech MIC-7700 的方案，本质上是帮你解决：
系统复杂
接口不够
稳定性不足
后期难升级
这些“设备厂最头疼的问题”。
如需完整方案、选型建议或测试支持，可联系：苏州联控信息科技有限公司
（提供工控机选型、自动化集成、视觉方案支持）
